FABRICACIÓN E INSTALACION DE UNAS PLETINAS PARA BAJAR Y ADELANTAR LAS

ESTRIBERAS TRASERAS EN LA FZS 600 FAZER (´98-´03)

Dejad vuestros comentarios sobre este truco en el: "Foro de Trucos y Consejos Técnicos"

Podéis mandarme también vuestros comentarios aquí.

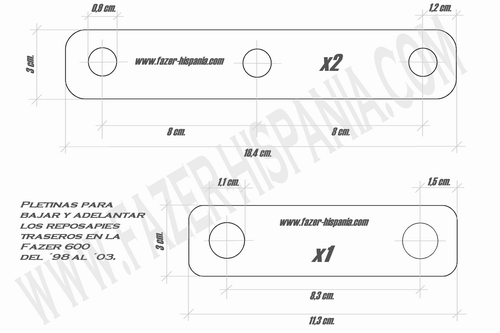

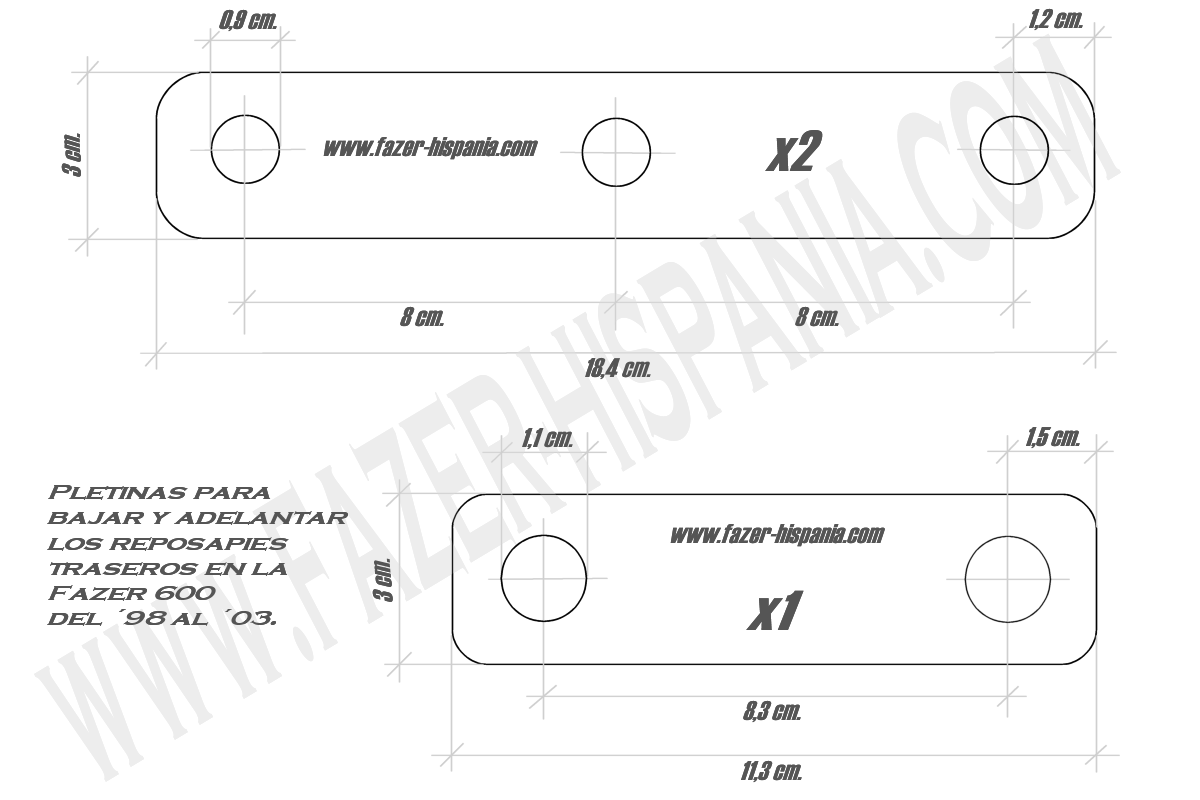

Aquí tenéis un esquema con todas las medidas para fabricar las pletinas. De la pletina mas larga hay que hacer 2 unidades. De la pequeña solo una. NOTA IMPORTANTE: La medida entre los agujeros de la pletina corta puede variar, ya que según las medidas que me envió Trulli, el tuvo que hacer los agujeros a 10 cm (no a 8,3). No se a que es debido pero aseguraros antes de mecanizar. Clic en imagen para ampliar.

Materiales y Fabricación:

Es mas que recomendable que las pletinas se fabriquen en acero inoxidable, por aspecto y duración. La tortillería también ha de comprarse en el mismo material.

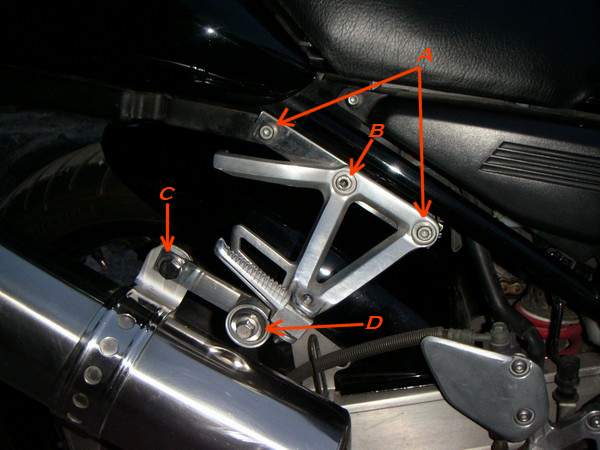

Detalle Tornillería:

A - Los dos tornillos originales los colocaremos en los extremos. Necesitamos comprar arandela y tuerca para la parte posterior del tornillo inferior. (una por lado) B - Este tornillo hay que comprarlo como los originales pero 1 centímetro mas largo. (2 unidades, una para cada lado). C - Este tornillo hay que comprarlo del mismo paso que el original. La tuerca va embutida en el soporte del escape y solo hay que ponerle una arandela. D - Este es el tornillo original y solo hay que comprar la tuerca y la arandela para la parte posterior.

Montaje:

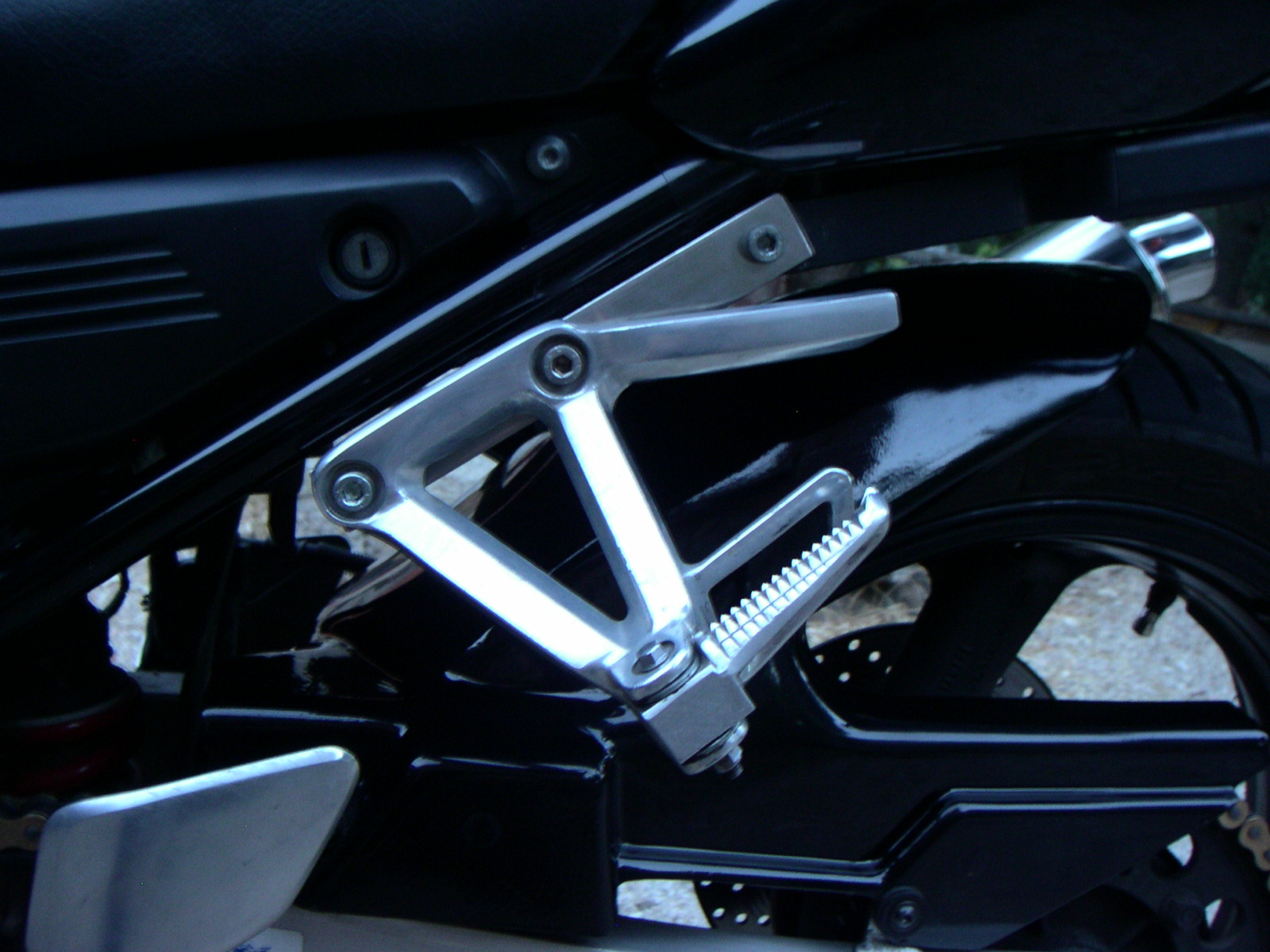

Así queda la pletina izquierda una vez montada. Clic en imagen para ampliar.

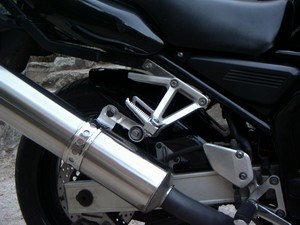

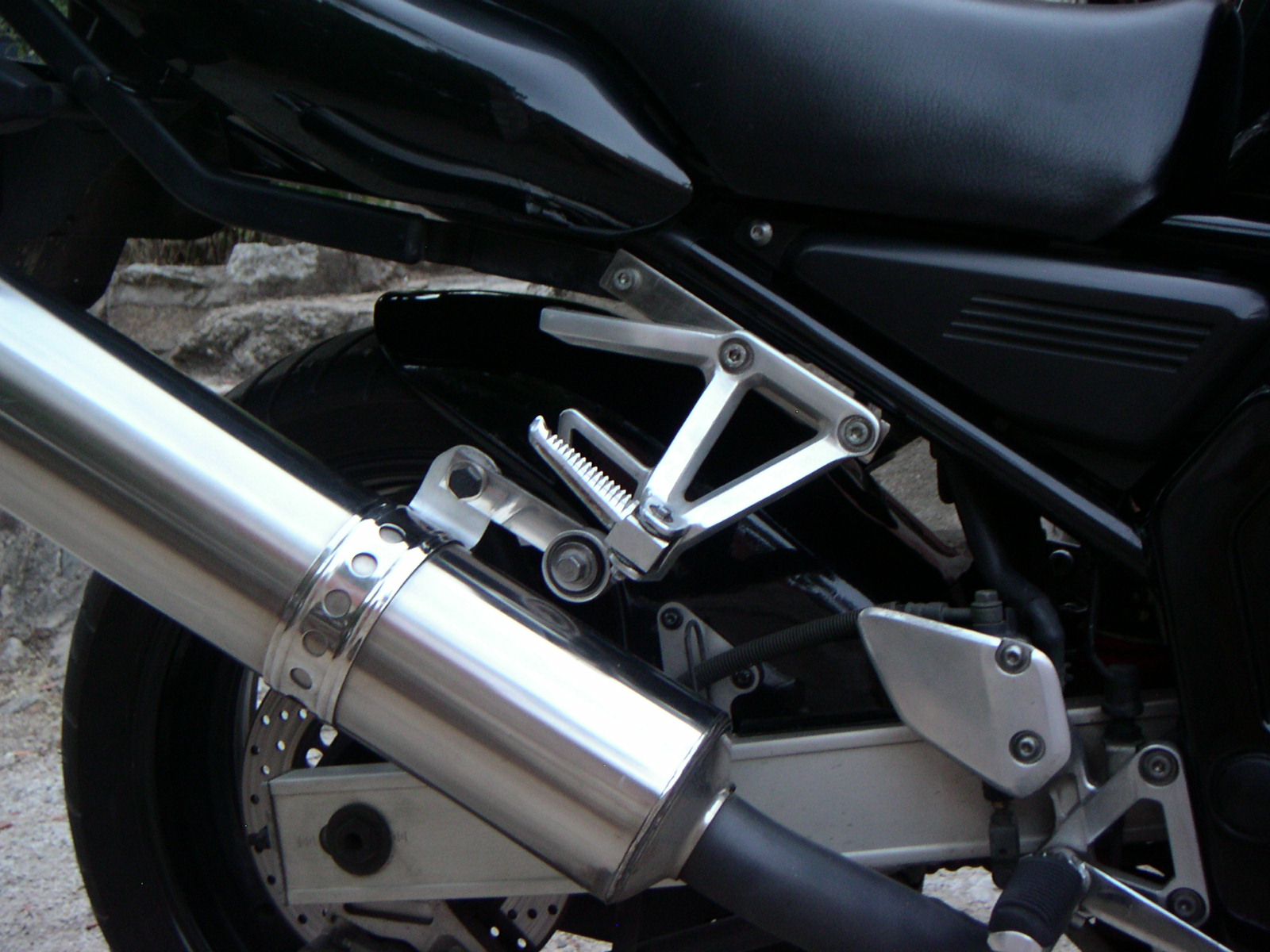

Así queda la pletina derecha una vez montada. Clic en imagen para ampliar.
